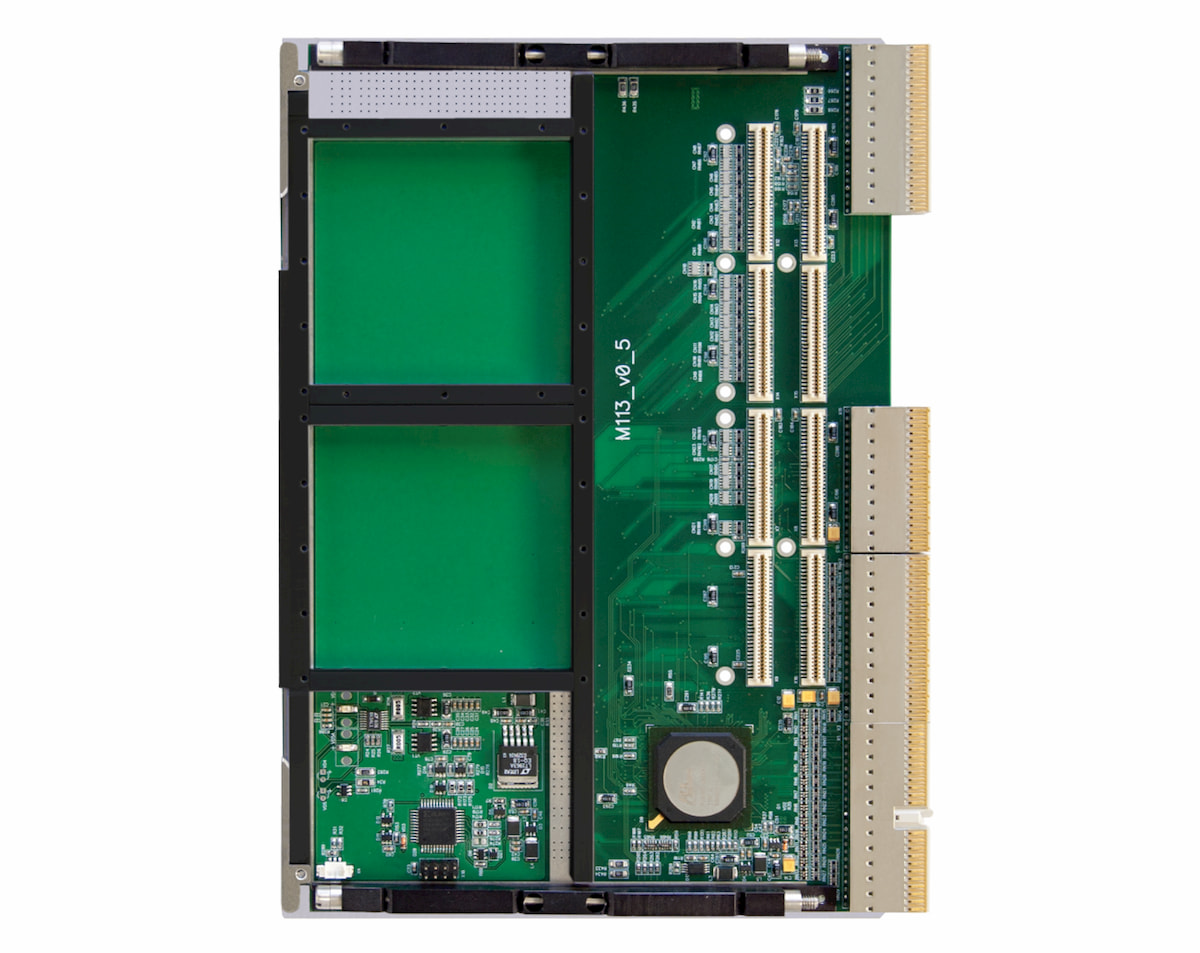

Модуль-носитель М113 предназначен для ввода/ вывода коммуникационных, дискретных, аналоговых и вспомогательных сигналов в системах на базе стандарта CompactCPI, посредством установки модулей PMC.
Модуль имеет следующие исполнения:
|
Характеристика |
Значение |
| Количество модулей PMC |
2 |
|
Интерфейс шины CompactPCI |
64 бита/ 66 МГц |
|
Скорость обмена |
до 512 МБ/с |
|
Напряжение питания |
+3,3В/ +5В |
|
Типовой ток потребления +5В |
100 мА |
|
Типовой ток потребления +3,3В |
600 мА |
|
Температурный диапазон |
-40... +85°C |
|
Режим "горячая" замена |
опционально |
|
Контактное охлаждение |
опционально |
|
Клиновидные фиксаторы |
опционально |
Модуль имеет следующие исполнения:
М113 Воздушное охлаждение
Ввод/вывод интерфейсов мезонинов PMC через разъёмы на передней панели или через тыльные соединители.
М113-1 Кондуктивное охлаждение
Ввод/вывод интерфейсов мезонинов PMC через тыльные соединители.
М113-2 Кондуктивное охлаждение
Ввод/вывод интерфейсов мезонинов PMC через разъёмы на передней панели или через тыльные соединители.
| Характеристика | Значение |
Количество модулей PMC |
2 PMC модуля |
Форм-фактор |
CPCI 6U |
Напряжение питания |
+3,3В/ +5В |
Интерфейс шины cPCI |
64 бита/ 66 МГц |
PMC |
2 PMC модуля |
Охлаждение |
воздушное охлаждение кондуктивное охлаждение |
Температурный диапазон |
-40... +85°C |
